海灣消防電話中繼器TS-GSTN605應用安裝接線圖

一、特點：

 　需要外接 DC24V 直流供電電源，兩輸入端HI+/HI-連接系統兩總線，兩輸出端HO+/HO-連接現場TS-GSTN601 總線電話分機和TS-GSTN604 消防電話插孔接口；

 　可以有效增強系統總線的信號強度，增強總線可靠性及抗干擾能力；

 　增加總線布線距離。加接一級消防電話中繼器，可以將總線延伸至3000 米，加接兩級消防電話中繼器，可以將總線有效延伸到4500 米。

 　可以有效起到總線分區隔離效果。

二、結構特征、布線與安裝：

  　該產品共有6 個接線端子：兩個電源輸入端子+24V/G，兩個總線輸入端子HI+HI-，兩個總線輸出端子HO+HO-。為了接線方便，6 個接線端子是采用可插拔方式的。接好6 根信號線后，將產品固定在墻上。產品固定于墻上的方法有兩種，一種方法是利用產品四周的4 個固定孔直接將產品緊固在墻上；第二種方法是將產品的后蓋打開，利用后蓋中間的兩個固定將后蓋緊固在墻孔預埋合上，然后再將產品固定于后蓋上。安裝本機的導線應選用截面積大于1.0 平方毫米的雙色雙絞線。注意：紅色為正，黑色為負。

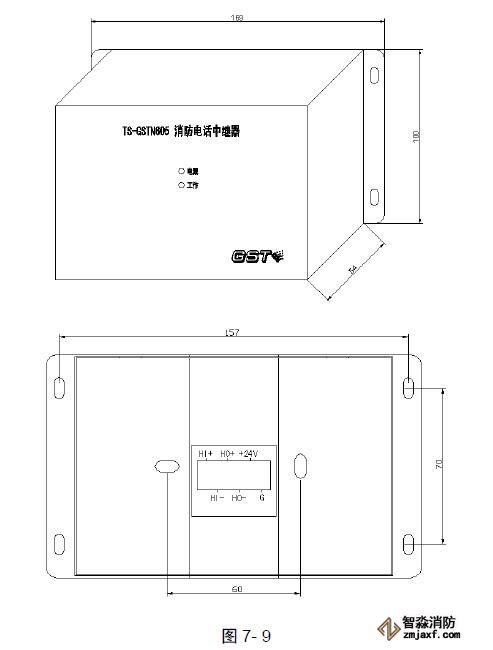

                                 TS-GSTN605消防電話中繼器外形尺寸圖

三、應用方法：

TS-GSTN605 消防電話中繼器在正確接線及正常供電后，便可正常工作，無需進行任何操作。

只要+24V/G 供電正常，則電源指示燈常亮。但工作指示燈只有在系統總線工作正常后才閃亮，如果電話總機關機，則消防電話中繼器的工作指示燈不亮。
