火災自動報警聯動控制系統設備安裝要求

文章來源：qzswhl.com作者：海灣消防公司人氣：1461日期：2019-07-13 02:52:13

海灣消防公司檢測維保部堅持嚴格遵守現行消防規范，用專業的檢測技術及設備為各類工程進行消防檢測。我們精心總結出了消防工程施工中火災自動報警系統的安裝要求，現分享給各位，希望對您有所幫助。

系統布線要求

1、火災自動報警系統的布線，應符合現行國家標準《電氣裝置工程施工及驗收規范》的規定；

2、火災自動報警系統布線，應根據現行國家標準《火災自動報警系統設計規范》的規定，對導線的種類、電壓等級進行檢查；

3、在管內或線槽內的穿線，應在建筑抹灰及地面工程結束后進行。在穿線前，應將管內或線槽內的積水及雜物清除干凈；

4、同系統、不同電壓等級、不同電流類別的線路，不應穿在同一管內或線槽的同一槽孔內；

5、導線在管內或線槽內，不應有接頭或扭結。導線的接頭，應在接線盒內焊接或用端子連接；

6、敷設在多塵或潮濕場所管路的管口和管子連接處，均應作密封處理；

7、管路超過下列長度時，應在便于接線處裝設接線盒：

1管子長度每超過45m，無彎曲時；

2管子長度每超過30m，有1個彎曲時；

3管子長度每超過20m，有2個彎曲時；

4管子長度每超過12m，有3個彎曲時。

8、管子入盒時，盒外側應套鎖母，內側應裝護口，在吊頂內敷設時，盒的內外側均應套鎖母；

9、在吊頂內敷設各類管路和線槽時，宜采用單獨的卡具吊裝或支撐物固定；

10、線槽的直線段應每隔1.0~1.5m設置吊點或支點，在下列部位也應設置吊點或支點：

1線槽接頭處；

2距接線盒0.2m處；

3線槽走向改變或轉角處。

11、吊裝線槽的吊桿直徑，不應小于6mm；

12、管線經過建筑物的變形縫（包括沉降縫、伸縮縫、抗震縫等）處，應采取補償措施，導線跨越變形縫的兩側應固定，并留有適當余量；

13、火災自動報警系統導線敷設后，應對每回路的導線用500V的兆歐表測量絕緣電阻，其對他絕緣電阻值不應小于20兆歐。

火災探測器的安裝要求

1、線型火災探測器和可燃氣體探測器等有特殊安裝要求的探測器，應符合現行有關國家標準的規定。

2、探測器的底座應固定牢靠，其導線連接必須可靠壓接或焊接。當采用焊接時，不得使用帶腐蝕性的助焊劑。

3、探測器的“＋”線應為紅色，“－”線應為藍色，其余線應根據不同用途采用其它顏色區分。但同一工程中相同用途的導線顏色應一致。

4、探測器底座的外接導線，應留有不小于15cm的余量，入端處應有明顯標志。

5、探測器底座的穿線孔宜封堵，安裝完畢后的探測器底座應采取保護措施。

6、探測器的確認燈，應面向便于人員觀察的主要入口方向。

7、探測器在即將調試時方可安裝，在安裝前應妥善保管，并應采取防塵、防潮、防腐蝕措施。

點型火災探測器的安裝位置，應符合下列規定：

一、探測器至墻壁、梁邊的水平距離，不應小于0.5m。

二、探測器周圍0.5m內，不應有遮擋物。

三、探測器至空調送風口邊的水平距離，不應小于1.5m；至多孔送風頂棚孔口的水平距離，不應小于0.5m。

四、在寬度小于3m的內走道頂棚上設置探測器時，宜居中布置。感溫探測器的安裝間距，不應超過10m；感煙探測器的安裝間距，不應超過15m。探測器距端墻的距離，不應大于探測器安裝間距的一半。五、探測器宜水平安裝，當必須傾斜安裝時，傾斜角不應大于45度。

手動火災報警按鈕的安裝要求

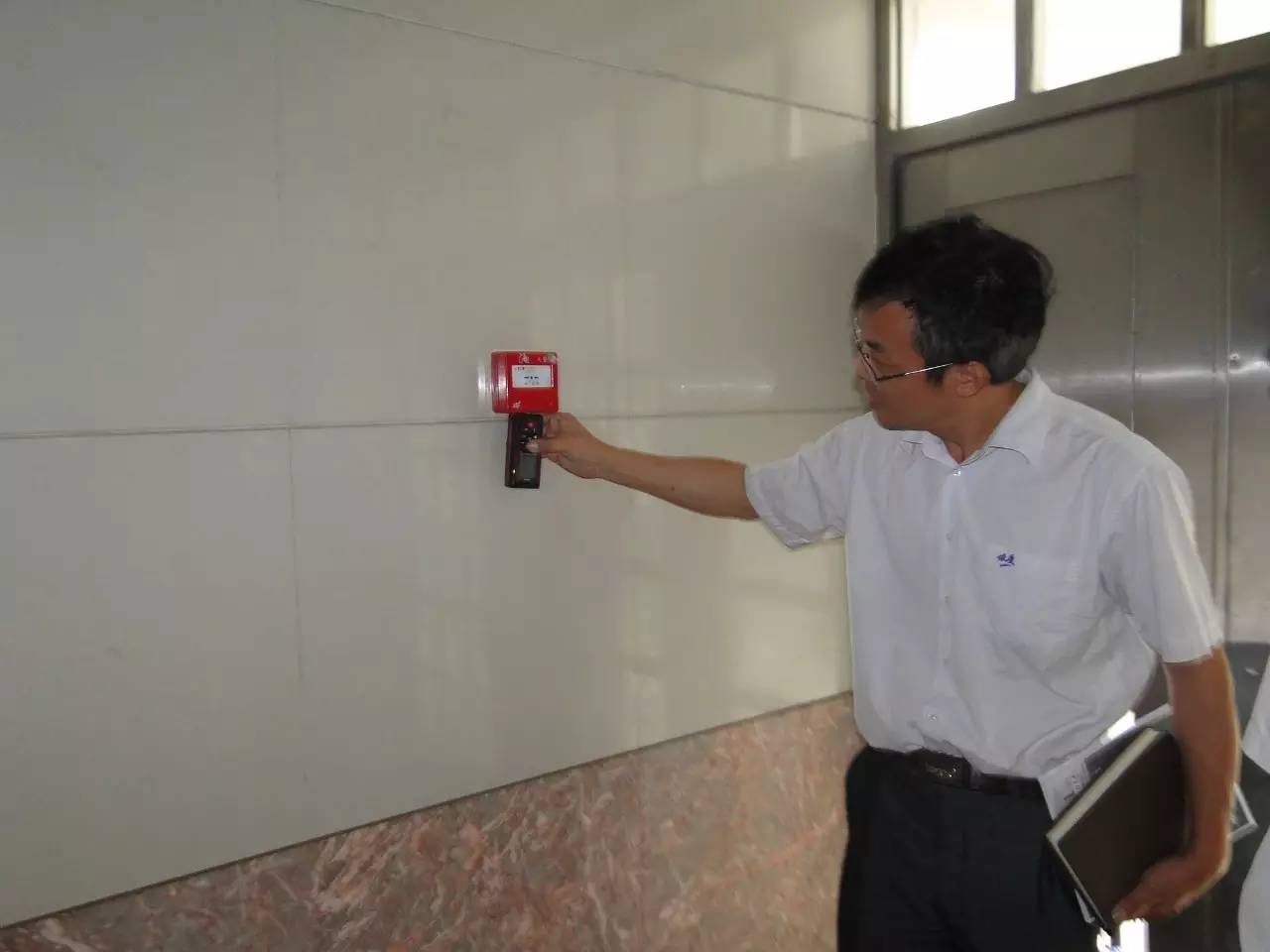

1、手動火災報警按鈕，應安裝在墻上距地（樓）面高度1.5m處。

2、手動火災報警按鈕，應安裝牢固，并不得傾斜。

3、手動火災報警按鈕的外接導線，應留有不小于10cm的余量，且在其端部應有明顯標志。

火災報警控制器的安裝要求

1、火災報警控制器（以下簡稱控制器）在墻上安裝時，其底邊距地（樓）面高度不應小于1.5m；落地安裝時，其底宜高山地坪0.1~0.2m。

2、控制器應安裝牢固，不得傾斜。安裝在輕質墻上時，應采取加固措施。

3、引入控制器的電纜或?qū)Ь€，應符合下列要求：

1配線應整齊，避免交叉，并應固定牢靠；

2電纜芯線和所配導線的端部，均應標明編號，并與圖紙一致，字跡清晰不易退色；

3端子板的每個接線端，接線不得超過2根；

4電纜芯和導線，應留有不小于20cm的余量；

5導線應綁扎成束；

6導線引入線穿線后，在進行管處應封堵。

4、控制器的主電源引入線，應直接與消防電源連接，嚴禁使用電源插頭。主電源應有明顯標志。

5、控制器的接地，應牢固，并有明顯標志。

消防控制設備的安裝要求

1、消防控制設備在安裝前，應進行功能檢查，不合格者，不得安裝。

2、消防控制設備的外接導線，當采用金屬軟管作套管時，其長度不宜大于2m，且應采用管卡固定，其固定點間距不應大于0.5m。金屬軟管與消防控制設備的接線盒（箱），應采用鎖母固定，并應根據配管規定接地。

3、消防控制設備外接導線的端部，應有明顯標志。

4、消防控制設備盤（柜）內不同電壓等級、不同電流類別的端子，應分開，并有明顯標志。

系統接地裝置的安裝要求

1、工作接地線應采用銅芯絕緣導線或電纜，不得利用鍍鋅扁鐵或金屬軟管。

2、由消防控制室引至接地體的工作接地線，在通過墻壁時，應穿入鋼管或其它堅固的保護管。

3、工作接地線與保護接地線，必須分開，保護接地導體不得利用金屬軟管。

4、接地裝置施工完畢后，應及時作隱蔽工程驗收。驗收應包括下列內容：

1測量接地電阻，并作記錄；

2查驗應提交的技術文件；

3審查施工質量。
