海灣JB-QB-GST200型火災報警控制器（聯動型）

文章來源：qzswhl.com作者：海灣消防公司人氣：1383日期：2019-05-03 07:18:33

JB-QB-GST200型火災報警控制器（聯動型）

JB-QB-GST200型火災報警控制器（聯動型）采用壁掛式結構，其主要特點如下：

（1）本控制器為小點數系列產品，有多種容量配置方式可供選擇；

（2）不論對聯動類還是報警類總線設備，控制器都設有不掉電備份，保證系統調試完成時注冊到的設備全部受到監控；

（3）本控制器開機自檢時，不僅自動檢測本機設備（指示燈、功能鍵等），同時還逐條檢測外部設備的注冊信息及聯動公式信息，如信息發生變化系統將做相應的處理；

（4）本控制器配置6路直接控制輸出，與現場設備采用三線連接，可實現對輸入、輸出線斷路、短路檢測功能，這些檢測功能可最大限度的保障控制點本身及其與重要設備之間連接的可靠性；

（5）本控制器對具有特殊重要意義的氣體噴灑設備提供了獨立的控制密碼和聯動編程空間，并有相應的聲光指示，使氣體噴灑設備受到了更嚴格的監控；

（6）本控制器可外接火災報警顯示盤及彩色CRT顯示系統并標配手動盤及直接控制點等設備，滿足各種系統配置要求；

（7）本控制器具有強大的面板控制及操作功能，各種功能設置全面、簡單、方便；

（8）本控制器采用全模具化結構，外形美觀。

主要技術指標如下：
（1）液晶屏規格：240×160點，可同屏顯示150個漢字信息

（2）控制器容量：

a. 最大容量為242個地址編碼點

b. 可外接64臺火災顯示盤；聯網時最多可接32臺其它類型控制器

c. 30個直接手動操作總線制控制點

d. 配置6路直接控制點

（3）線制：
a. 控制器與探測器間采用無極性信號二總線連接

b.直接控制點與現場設備采用三線直接連接，其中COM為公共線，O和COM用于控制啟停設備，I和COM用于接收現場設備的反饋信號，輸出控制和反饋輸入均具有檢線功能

c. 控制器與各類編碼模塊采用四總線連接（無極性信號二總線、無極性DC24V電源線）

d. 控制器與火災顯示盤采用四總線連接（有極性通訊二總線、無極性DC24V電源線）

e. 與彩色CRT系統通過RS-232標準接口連接，最大連接線長度不宜超過15m。

（4）使用環境：溫度：0℃～+40℃；相對濕度≤95%，不結露

（5）電源：主電為交流220V 電壓變化范圍＋10%～－15%，內裝DC12V 10Ah密封鉛電池作備電

（6）功耗≤25W

（7）外形尺寸：380mm×143mm×534mm

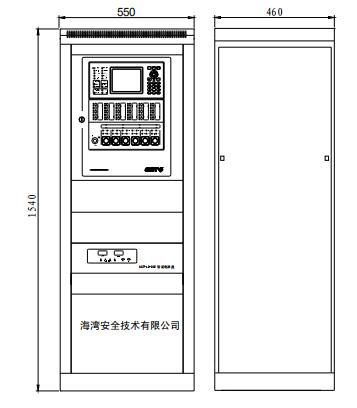

（8）JB-QB-GST200型火災報警控制器（聯動型）可采用柜式或琴臺安裝，外形如下圖所示：

JB-QB-GST200型火災報警控制器（聯動型）符合國家標準GB 4717-2005《火災報警控制器》、GB 16806-2006《消防聯動控制系統》。
此產品已獲得：CCC認證、檢驗報告、歐盟CE認證。
