JTY-GD-G3T煙感報警器結構特征、安裝與布線

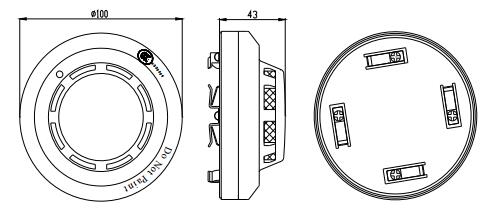

探測器的外形結構示意圖如圖1-1：

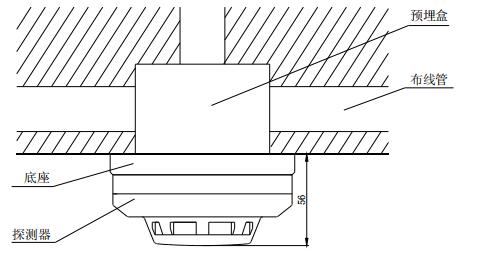

JTY-GD-G3T煙感安裝方式如圖1-2：

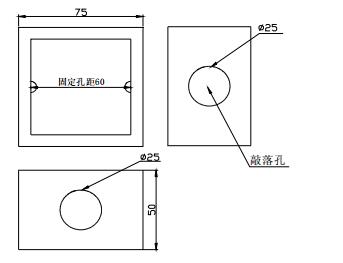

接線盒可采用86H50型標準預埋盒，其結構尺寸外形示意圖如圖1-3：

DZ-02探測器通用底座外形示意圖如圖1-4：

底座上有4個導體片，片上帶接線端子，底座上不設定位卡，便于調整探測器報警指示燈的方向。預埋管內的探測器總線分別接在任意對角的二個接線端子上（不分極性），另一對導體片用來輔助固定探測器。
待底座安裝牢固后，將探測器底部對正底座順時針旋轉，即可將探測器安裝在底座上。

布線要求：探測器二總線宜選用截面積≥1.0mm2的阻燃RVS雙絞線，穿金屬管或阻燃管敷設。
