有了它,看施工圖方面多了!

文章來源:qzswhl.com作者:海灣消防公司人氣:1647日期:2020-03-24 03:37:36
鋼筋平法圖集常用符號解釋
la:非抗震構件的鋼筋錨固長度

laE:抗震構件的鋼筋錨固長度

bw:剪力墻的厚度

bf:轉角處的暗柱的厚度

ln:梁的凈跨度

llE:鋼筋的搭接長度

hc:支座的凈寬度

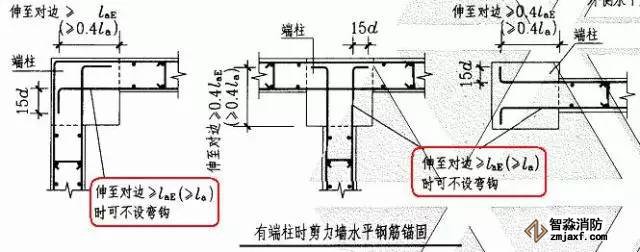

λv:為約束邊緣構件的配筋特征值,計算配筋率時箍筋或拉筋抗拉強度設計值超過360N/mm2,應按360N/mm2計算;箍筋或拉筋沿豎向間距:一級不宜大于100mm,二級不宜大于150mm。

bf:剪力墻厚度。

bc:端柱端頭的寬度。

bw:剪力墻厚度。

lc:為約束邊緣構件沿墻肢的長度,不應小于圖集中表內的數值、1.5bw和450mm三者的最大值,有翼墻 或端柱時尚不應小于翼墻厚度或端柱沿墻肢方向截面高度;加300mm。

ln:梁跨度值。

lae:縱向受拉鋼筋抗震錨固長度。

la:受拉鋼筋最小錨固長度。

lle:縱向受拉鋼筋抗震(綁扎)搭接長度。

ll:縱向受拉鋼筋非抗震綁扎搭接長度。

lni:梁本跨的凈跨值。

hac:暗柱長度。

Hn:所在樓層的柱凈高。

hc:柱截面長邊尺寸(圓柱為截面直徑),也表示為端柱的寬度。

hw:抗震剪力墻墻肢的長度(也表示梁凈高)。

hb:梁截面高度。

Ac:為計算邊緣構件縱向構造鋼筋的暗柱或端柱的截面面積。




各類結構構件名稱代碼
1、柱

KZ-框架柱

KZZ-框支柱

XZ-芯柱

LZ-梁上柱

QZ-剪力墻上柱

2、剪力墻

(1)墻柱

YDZ-約束邊緣端柱

YAZ-約束邊緣暗柱

YYZ-約束邊緣翼墻柱

YJZ-約束邊緣轉角柱

GDZ-構造邊緣端柱

GAZ-構造邊緣暗柱

GYZ-構造邊緣翼墻柱

GJZ-構造邊緣轉角柱

AZ-非邊緣暗柱

FBZ-扶壁柱

(2)墻身

Q-剪力墻

(3)墻梁

LL-連梁(無交叉暗撐、鋼筋)

LL(JC)連梁(有交叉暗撐)(03G)

LL(JG)連梁(有交叉鋼筋)(03G)

LL(JC)連梁(對角暗撐配筋)

LL(JX)連梁(交叉斜筋配筋)

LL(DX)連梁(集中對角斜筋配筋)

AL-暗梁

BKL-邊框梁

(4)墻洞

JD-矩形洞口

YD-圓形洞口

3、梁

KL-樓層框架梁

WKL-屋面框架梁

KZL-框支梁

L-非框架梁

XL-懸挑梁

JZL-井字梁

4、梁板式筏形基礎

JZL-基礎主梁

JCL-基礎次梁

LPB-梁板筏基礎平板

5、平板式筏形基礎

ZXB-柱下板帶

KZB-跨中板帶

BPB-平板筏基礎平板

6、筏形基礎相關構造類型

SZD-上柱墩

XZD-下柱墩

WZJ-外包式柱腳

MZJ-埋入式柱腳

JK-基坑

HJD-后澆帶

7、樓板

LB-樓面板

WB-屋面板

YXB-延伸懸挑板

XB-純懸挑板

8、板帶

ZSB-柱上板帶

KZB-跨中板帶

9、樓板相關構造類型

JQD-縱筋加強帶

HJD-后澆帶

ZMx-柱帽

SJB-局部升降板

JY-板加腋

BD-板開洞

FB-板翻邊

TY-板挑檐

Crs-角部加強筋

Cis-懸挑陰角加強筋

Ces-懸挑陽角放射筋

Rh-抗沖切箍筋

Rb-抗沖切彎起筋

10、獨立基礎

DJj-普通獨立基礎階形

DJp-普通獨立基礎坡形
點這 .?免費下載施工技術資料
BJj-杯口獨立基礎階形

BJp-杯口獨立基礎坡形

11、條形基礎梁

JL-基礎梁

JQL-基礎圈梁

12、條形基礎底板

TJBp-條形基礎底板坡形

TJBj-條形基礎底板階形

13、獨立承臺

CTj-獨立承臺階形

CTp-獨立承臺坡形

14、承臺梁

CTL-承臺梁

15、基礎連梁

JLL-基礎連梁

16、地下框架梁

DKL-地下框架梁

17、基礎相關構造類型

CJQ-窗井墻

JLL-基礎連系梁

HJD-后澆帶

SZD-上柱墩

XZD-下柱墩

JK-基坑(溝)
