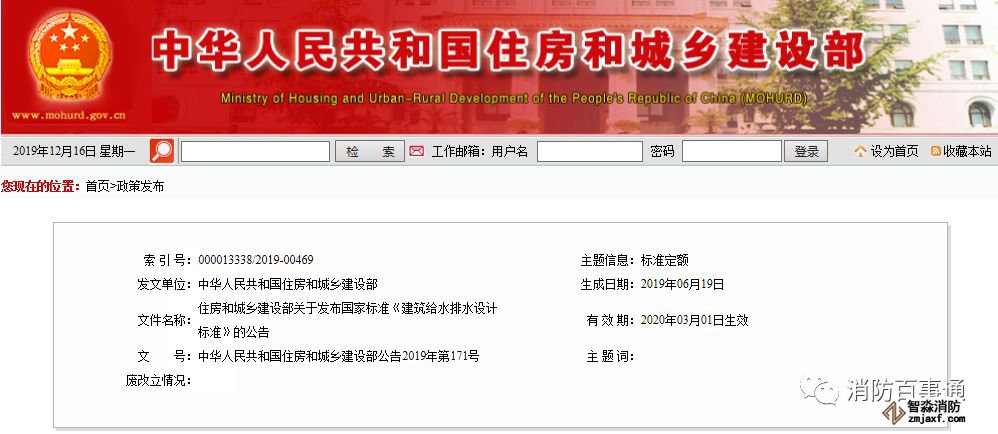

住房和城鄉建設部關于發布

國家標準《建筑給水排水設計標準》的公告

現批準《建筑給水排水設計標準》為國家標準，編號為GB50015-2019，自2020年3月1日起實施。其中，第3.1.2、3.1.3、3.1.4、3.3.4、3.3.6、3.3.7、3.3.8、3.3.9、3.3.10、3.3.13、3.3.16、3.3.20、3.3.21、3.6.3、3.10.10、3.10.13、3.10.15、3.10.22、3.10.25、3.13.11、4.3.10、4.3.11、4.4.2、4.4.3、4.4.12、4.4.17、4.10.13、6.3.9、6.5.6、6.5.20條為強制性條文，必須嚴格執行。原《建筑給水排水設計規范》（GB50015-2003）同時廢止。

本標準在住房和城鄉建設部門戶網站（www.mohurd.gov.cn）公開，并由住房和城鄉建設部標準定額研究所組織中國計劃出版社出版發行。

中華人民共和國住房和城鄉建設部

2019年6月19日





一、26條修訂技術內容





本標準的主要技術內容是：總則，術語和符號，給水，生活排水，雨水，熱水及飲水供應等。



本標準修訂的主要技術內容是：



1、補充了住宅和公共建筑的平均日生活用水定額；



2、調整宿舍分類和最高日小時變化系數；



3、調整了小區室外給水總管管徑計算方法；



4、增加了綜合建筑或同一建筑不同功能部分給水干管的設計秒流量計算規定；



5、刪除游泳池和水上游樂池瓶裝液氯消毒的規定；



6、刪除真空排水的規定；



7、增加游泳池和水上游樂池臭氧消毒安全規定；



8、增加游泳池和水上游樂池進水口、池底回水口和泄水口配設格柵蓋板和通過格柵的水流速度規定；



9、補充了地漏的泄水能力；



10、調整了生活排水立管最大設計排水能力；



11、修改了無通氣單獨排出的排水管道的負荷；



12、增加了公共建筑排水立管不伸頂通氣設置吸氣閥的條件；



13、補充了屋面天溝(集水槽)寬度、深度最小尺寸的規定；



14、屋面雨水按單斗系統、重力流多斗系統、滿管壓力流多斗系統分別規定了雨水斗最大設計泄流量、管道設計計算；



15、增加了海綿城市對建筑小區雨水設計的要求；



16、小區雨水管道設計降雨歷時計算按現行國家標準《室外排水設計規范》GB50014規定進行了修改；



17、補充了小區設置雨水調蓄池的相關要求；



18、增加了集中熱水供應系統設消毒滅菌設施的規定；



19、增加了集中熱水供應系統的保證循環系統效果技術措施；



20、淘汰了效率低的傳統的容積式水加熱器，推薦性能優越的半容積式水加熱器；



21、增加了太陽能熱泵熱水供應系統內容；



22、補充了計算太陽能集熱器總面積的各項參數規定；



23、增加了不同類型建筑在不同條件下選用太陽能熱水系統的規定



24、修訂了配水管的熱損失取值范圍；



25、修訂了循環泵的流量計算公式；



26、增加了貯熱水箱熱水供水泵兼循環水泵流量計算規定。



二、30條強制性條文



3、給水



3.1.2 自備水源的供水管道嚴禁與城鎮給水管道直接連接。



3.1.3 中水、回用雨水等非生活飲用水管道嚴禁與生活飲用水管道連接。



3.1.4 生活飲用水應設有防止管道內產生虹吸回流、背壓回流等污染的措施。



3.3.4 衛生器具和用水設備等的生活飲用水管配水件出水口應符合下列規定:

1 出水口不得被任何液體或雜質所淹沒;

2 出水口高出承接用水容器溢流邊緣的最小空氣間隙,不得小于出水口直徑的2.5倍。



3.3.6 從生活飲用水管網向下列水池(箱)補水時應符合下列規定:

1 向消防等其他非供生活飲用的貯水池(箱)補水時,其進水管口最低點高出溢流邊緣的空氣間隙不應小于150mm;

2 向中水、雨水回用水等回用水系統的貯水池(箱)補水時，其進水管口最低點高出溢流邊緣的空氣間隙不應小于進水管管徑的2.5倍,且不應小于150mm。



3.3.7 從生活飲用水管道上直接供下列用水管道時，應在用水管道的下列部位設置倒流防止器：

1 從城鎮給水管網的不同管段接出兩路及兩路以上至小區或建筑物,且與城鎮給水管形成連通管網的引入管上;

2 從城鎮生活給水管網直接抽水的生活供水加壓設備進水管上；

3 利用城鎮給水管網直接連接且小區引入管無防回流設施時,向氣壓水罐、熱水鍋爐、熱水機組、水加熱器等有壓容器或密閉容器注水的進水管上。



3.3.8 從小區或建筑物內的生活飲用水管道系統上接不列用水管道或設備時,應設置倒流防止器:

1 單獨接出消防用水管道時,在消防用水管道的起端;

2 從生活用水與消防用水合用貯水池中抽水的消防水泵出水管上。



3.3.9 生活飲用水管道系統上連接下列含有有害健康物質等有毒有害場所或設備時,必須設置倒流防正設施:

1 貯存池(罐)、裝置、設備的連接管上;

2 化工劑罐區、化工車間、三級及三級以上的生物安全實驗室除按本條第1款設置外,還應在其引入管上設置有空氣間隙的水箱,設置位置應在防護區外。



3.3.10 從小區或建筑物內的生活飲用水管道上直接接出下列用水管道時,應在用水管道上設置真空破壞器等防回流污染設施：

1 當游泳池、水上游樂池、按摩池、水景池、循環冷卻水集水池等的充水或補水管道出口與溢流水位之間應設有空氣間隙,且空氣間隙小于出口管徑2.5倍時,在其充(補)水管上;

2 不含有化學藥劑的綠地噴灌系統,當噴頭為地下式或自動升降式時,在其管道起端;

3 消防(軟管)卷盤、輕便消防水龍;

4 出口接軟管的沖洗水嘴(閥)、補水水嘴與給水管道連接處。



3.3.13 嚴禁生活飲用水管道與大便器(槽)、小便斗(槽)采用非專用沖洗閥直接連接。



3.3.16 建筑物內的生活飲用水水池(箱)體,應采用獨立結構形式,不得利用建筑物的本體結構作為水池(箱)的壁板、底板及頂蓋。

生活飲用水水池(箱)與消防用水水池(箱)并列設置時,應有各自獨立的池(箱)壁。



3.3.20 生活飲用水水池(箱)應設置消毒裝置。



3.3.21 在非飲用水管道上安裝水嘴或取水短管時，應采取防止誤飲誤用的措施。



3.6.3 室內給水管道不得布置在遇水會引起燃燒、爆炸的原料、產品和設備的上面。



3.10.10 水上游樂池滑道潤滑水系統的循環水泵，必須設置備用泵。



3.10.15 使用臭氧消毒時，臭氧應采用負壓方式投加在過濾器之后的循環水管道上，并應采用與循環水泵聯鎖的全自動控制投加系統。嚴禁將氯消毒劑直接注入游泳池。



3.10.22 游泳池和水上游樂池的進水口、池底回水口和泄水口應配設格柵蓋板，格柵間隙寬度不應大于8mm。泄水口的數量應滿足不會產生對人體造成傷害的負壓。通過格柵的水流速度不應大于0.2m/s。



3.10.25 比賽用跳水池必須設置水面制波和噴水裝置。



3.13.11 埋地式生活飲用水貯水池周圍10m內，不得有化糞池、污水處理構筑物、滲水井、垃圾堆放點等污染源。生活飲用水水池(箱)周圍2m內不得有污水管和污染物。



4、生活排水



4.3.10 下列設施與生活污水管道或其他可能產生有害氣體的排水管道連接時，必須在排水口以下設存水彎：

1 構造內無存水彎的衛生器具或無水封的地漏；

2 其他設備的排水口或排水溝的排水口。



4.3.11 水封裝置的水封深度不得小于50mm，嚴禁采用活動機械活瓣替代水封，嚴禁采用鐘式結構地漏。



4.4.2 排水管道不得穿越下列場所：

1 臥室、客房、病房和宿舍等人員居住的房間；

2 生活飲用水池(箱)上方；

3 遇水會引起燃燒、爆炸的原料、產品和設備的上面;

4 食堂廚房和飲食業廚房的主副食操作、烹調和備餐的上方。



4.4.3 住宅廚房間的廢水不得與衛生間的污水合用一根立管。



4.4.12 下列構筑物和設備的排水管與生活排水管道系統應采取間接排水的方式：

1 生活飲用水貯水箱(池)的泄水管和溢流管；

2 開水器、熱水器排水；

3 醫療滅菌消毒設備的排水；

4 蒸發式冷卻器、空調設備冷凝水的排水；

5 貯存食品或飲料的冷藏庫房的地面排水和冷風機溶霜水盤的排水。



4.4.17 室內生活廢水排水溝與室外生活污水管道連接處,應設水封裝置。



4.10.13 化糞池與地下取水構筑物的凈距不得小于30m。



6、熱水及飲水供應



6.3.9 老年人照料設施、安定醫院、幼兒園、監獄等建筑中為特殊人群提供沐浴熱水的設施,應有防燙傷措施。



6.5.6 燃?xì)鉄崴?、電熱水器必須帶有保證使用安全的裝置。嚴禁在浴室內安裝直接排氣式燃?xì)鉄崴鞯仍谑褂每臻g內積聚有害氣體的加熱設備。



6.5.20 膨脹管上嚴禁裝設閥門。
